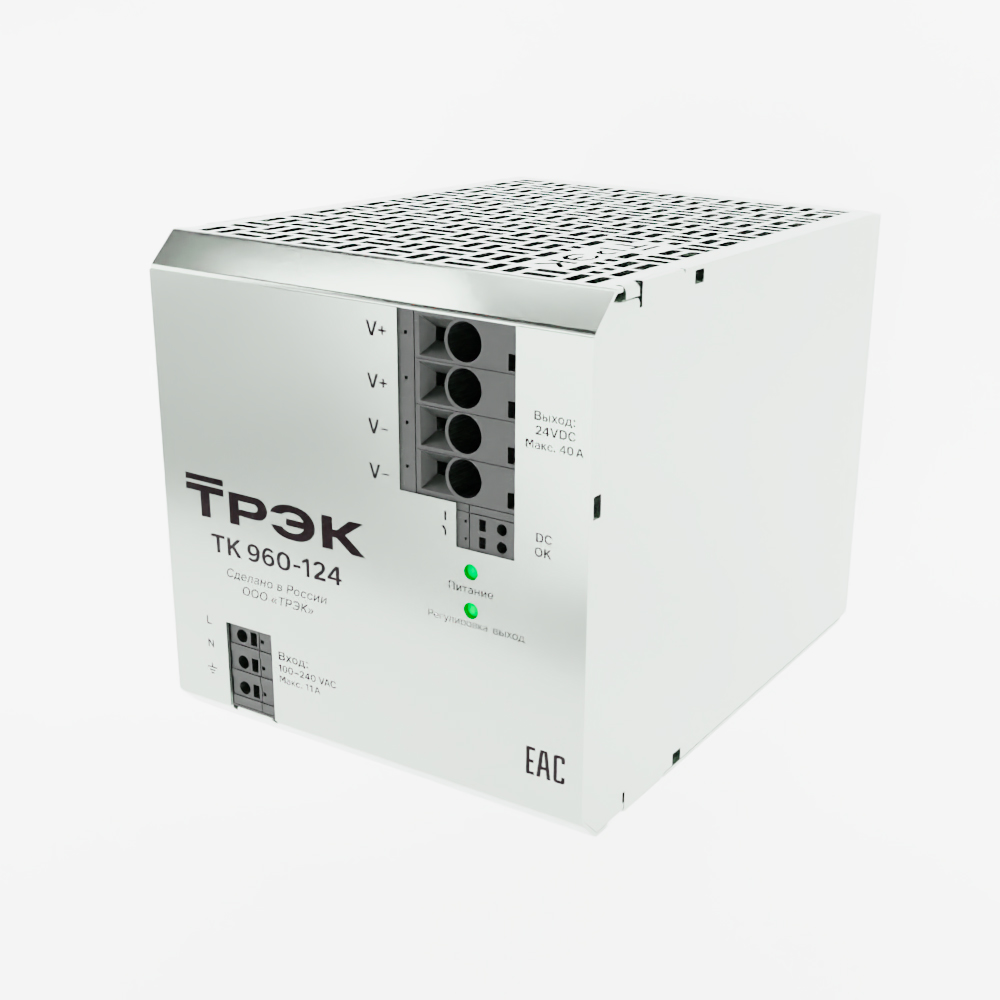

ТК 960-124

Основные характеристики:

Входное напряжение 85-264 VAC / 90-370 VDC

Номинальная мощность 960 Вт

Выходное напряжение 24 VDC

ТК 960-124

Входные параметры:

Номинальное входное напряжение AC/DC115…230 В

Диапазон входного напряжения переменного тока85…264 В AC

Диапазон входного напряжения постоянного тока100…370 В DC

Номинальный входной ток11 А (115 В AC) / 4,8 А (230 В AC)

Диапазон частот переменного тока47…63 Гц

Пусковой ток макс. (холодный пуск)15 А (115 В AC) / 30 А (230 В AC)

Встроенный предохранительT 20 A / 250 В AC

Потребляемая мощность на холостом ходу0,98 Вт (115 В AC, 230 В AC)

Температура эксплуатации-40…+70 °C

Температура хранения/транспортировки-50…+85 °C

Относительная влажность5…90 % без образования конденсата

Степень защитыIP20

Виброустойчивость<15 Гц, ±2,5 мм / 15…150 Гц, 2,3 g, 90 мин

МонтажDIN-рейка 35 мм

ПодключениеВставные пружинные разъемы (Push-in)
Вход: 0,2 ... 2,5 мм²
Выход: 0,2 ... 16 мм²

Габариты (В×Ш×Г), мм127 × 120 × 155

Вес2740 г

Выходные параметры:

Номинальное выходное напряжение24 В DC

Диапазон настройки выходного напряжения23…28,5 В DC

Максимальный выходной ток0…40 А

Выходная мощность960 Вт

КПД при 100 % нагрузке> 94,5 % (230 В AC)

Остаточные пульсации (20 МГц)150 мВ

Параметры выхода DC Ok:

Реле (сухой контакт, НО)300 В AC/6 А, 35 В DC/4 А

Гальваническая изоляция:

Испытательное напряжение0,5 кВ DC (вх-вых, вх-зем, вых-зем); 4,2 кВ AC (вх-вых)

Регулировка:

Регулировка выходного напряженияПрецизионный резистор на лицевой панели

Дополнительно:

ОсобенностиРазработано и произведено в России; металлический корпус; резервирование; расширенный температурный диапазон

Импульсный источник питания на DIN-рейку ТК 960-124 мощностью 960 Вт обеспечивает надёжную работу оборудования в условиях широкого диапазона входных напряжений и внешних воздействий. Оснащён зелёным светодиодом «DC Ok», встроенной защитой от перенапряжения и возможностью резервирования, корректором коэффициента мощности.

Соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость».

Преимущества:

Высокая мощность 960 Вт при компактных размерах
КПД более 94,5 % и низкие пульсации
Расширенный температурный диапазон до –40…+70 °C
Возможность параллельного и последовательного соединения
Простой монтаж и обслуживание
