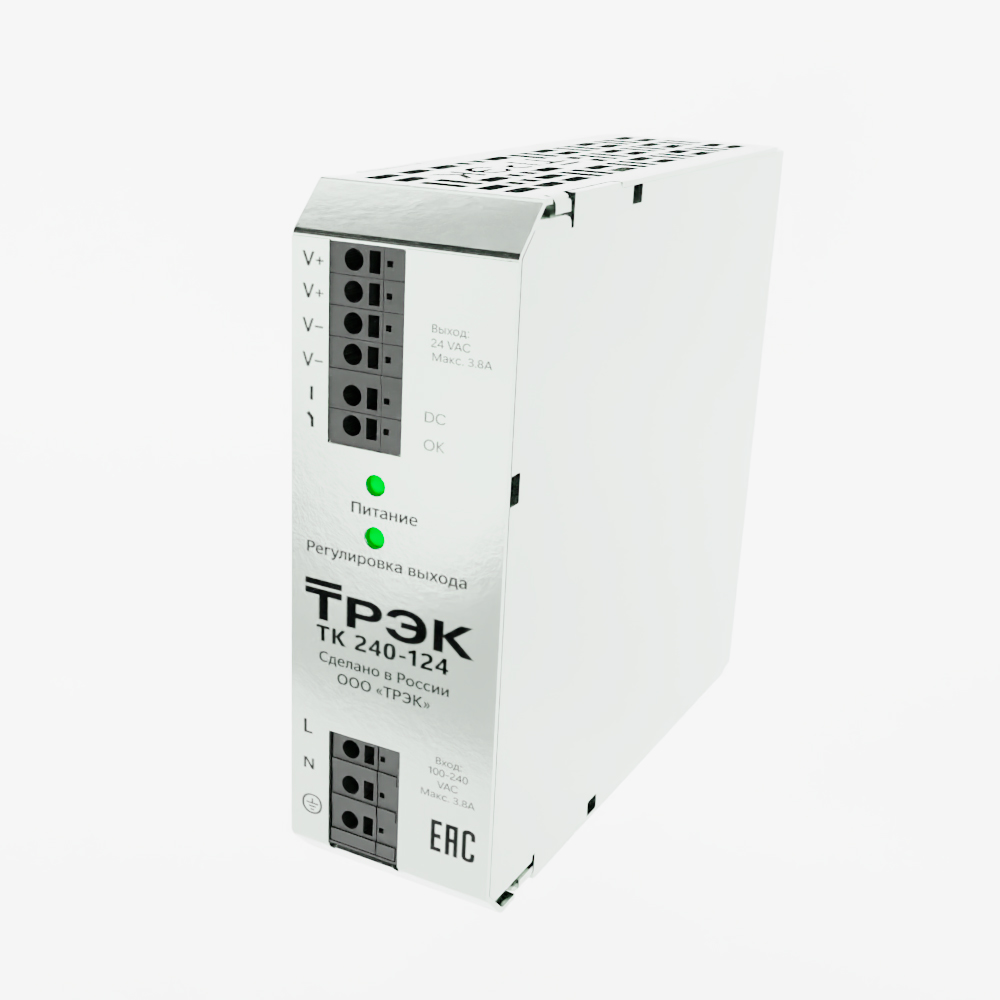

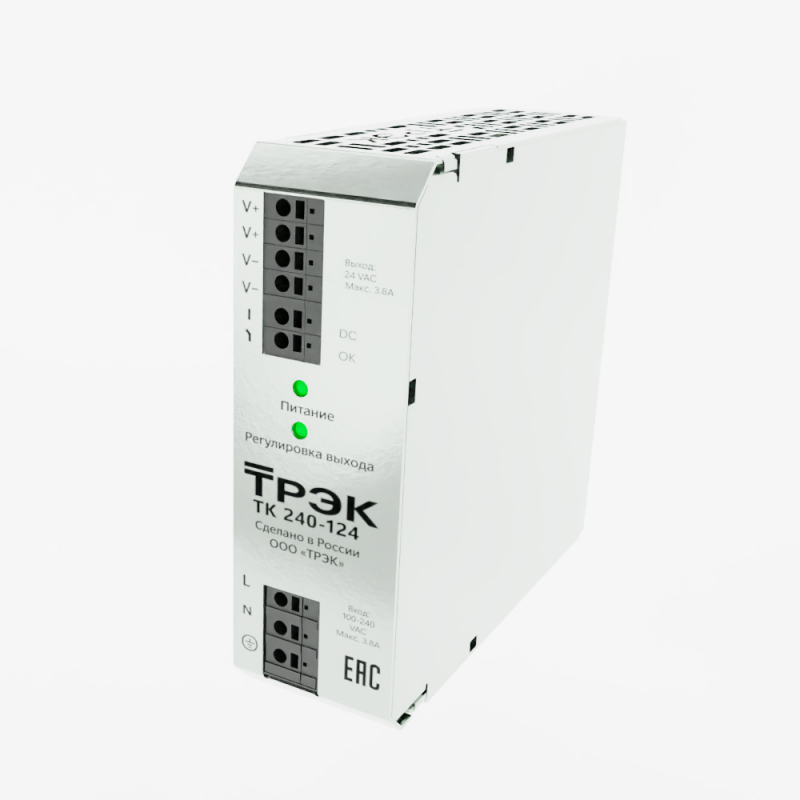

ТК 240-124

Основные характеристики:

Входное напряжение 85-264 VAC / 90-370 VDC

Номинальная мощность 240 Вт

Выходное напряжение 24 VDC

ТК 240-124

Входные параметры:

Номинальное входное напряжение AC/DC115…230 В

Диапазон входного напряжения переменного тока85…264 В AC

Диапазон входного напряжения постоянного тока90…370 В DC

Номинальный входной ток15 А (115 В AC) / 30 А (230 В AC)

Диапазон частот переменного тока47…63 Гц

Виброустойчивость<15 Гц, ±2,5 мм / 15…150 Гц, 2,3 g, 90 мин

Температура хранения/транспортировки-50…+85 °C

Степень защитыIP20

МонтажDIN-рейка 35 мм

ПодключениеВставные пружинные разъемы (Push-in)
Вход: 0,2 ... 2,5 мм²
Выход: 0,2 ... 2,5 мм²

Габариты (В×Ш×Г), мм127 × 40 × 125

Вес740 г

Выходные параметры:

Номинальное выходное напряжение24 В DC

Диапазон настройки выходного напряжения23…28,5 В DC

Максимальный выходной ток0…10 А

Выходная мощность240 Вт

КПД при 100 % нагрузке> 93 % (230 В AC)

Остаточные пульсации (20 МГц)120 мВ

Параметры выхода DC Ok:

Реле (сухой контакт, НО)300 В AC/6 А, 35 В DC/4 А

Гальваническая изоляция:

Испытательное напряжение0,5 кВ DC (вх-вых, вх-зем, вых-зем); 3 кВ AC (вх-вых)

Регулировка:

Регулировка выходного напряженияПрецизионный резистор на лицевой панели

Дополнительно:

ОсобенностиРазработано и произведено в России; металлический корпус; резервирование; расширенный температурный диапазон

Импульсный источник питания на DIN-рейку ТК 240-124 мощностью 240 Вт обеспечивает стабильную работу оборудования в широком диапазоне входных напряжений и температур. Оснащён зелёным светодиодом индикации «DC Ok», встроенной защитой и возможностью резервирования, корректором коэффициента мощности.

Устройство соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость»

Преимущества:

Компактный и надёжный металлический корпус
Высокий КПД и низкие пульсации
Расширенный температурный диапазон эксплуатации
Возможность параллельного соединения и резервирования
Простая установка на DIN-рейку
