ТК 120-124

Основные характеристики:

Входное напряжение 85-264 VAC / 90-370 VDC

Номинальная мощность 120 Вт

Выходное напряжение 24 VDC

ТК 120-124

Входные параметры:

Номинальное входное напряжение AC/DC115…230 В

Диапазон входного напряжения переменного тока85…264 В AC

Диапазон входного напряжения постоянного тока90…370 В DC

Номинальный входной ток15 А (115 В AC) / 30 А (230 В AC)

Диапазон частот переменного тока47…63 Гц

Виброустойчивость<15 Гц, ±2,5 мм / 15…150 Гц, 2,3 g, 90 мин

Температура эксплуатации-40…+70 °C

Температура хранения/транспортировки-50…+85 °C

Относительная влажность5…95 % без образования конденсата

МонтажDIN‑рейка 35 мм

Степень защитыIP20

ПодключениеВставные пружинные разъемы (Push-in)
Вход: 0,2 ... 2,5 мм²
Выход: 0,2 ... 2,5 мм²

Габариты (В×Ш×Г), мм127×35×115

Вес510 г

Выходные параметры:

Номинальное выходное напряжение24 В DC

Диапазон настройки выходного напряжения23…28,5 В DC

Максимальный выходной ток0…5 А

Выходная мощность120 Вт

КПД при 100 % нагрузке> 88 % (230 В AC)

Остаточные пульсации (20 МГц)150 мВ

Параметры выхода DC Ok:

Реле (сухой контакт, НО)300 В AC/6 А, 35 В DC/4 А

Гальваническая изоляция:

Испытательное напряжение0,5 кВ DC (вх‑вых, вх‑зем, вых‑зем); 3 кВ AC (вх‑вых)

Регулировка:

Регулировка выходного напряженияПрецизионный резистор на лицевой панели

Дополнительно:

ОсобенностиРазработано и произведено в России; металлический корпус; резервирование; расширенный температурный диапазон

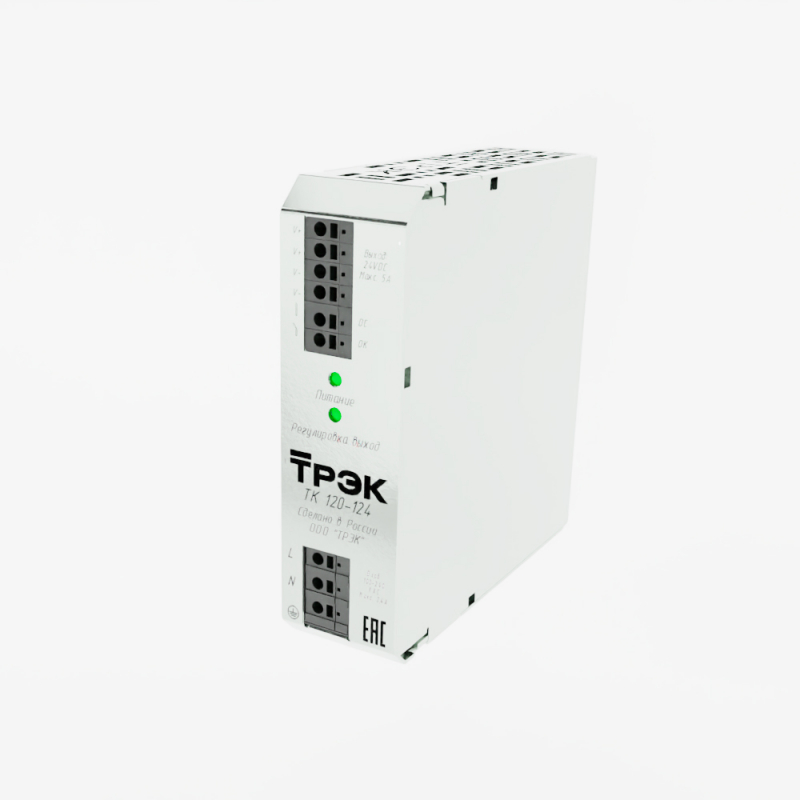

Импульсный источник питания на DIN‑рейку ТК 120‑124 предназначен для промышленного применения. Обеспечивает стабильно регулируемое выходное напряжение, надёжную защиту и индикацию состояния «DC Ok» через сухой контакт, корректор коэффициента мощности и возможность резервирования. Корпус металлический, крепление на DIN‑рейку 35 мм.

Соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость».

Преимущества:

Компактный металлический корпус
Высокая эффективность и устойчивость к перегрузкам
Широкий температурный диапазон
Возможность резервирования
Простота монтажа и обслуживания
